1: 接線示意圖(同TB6612FNG版本)

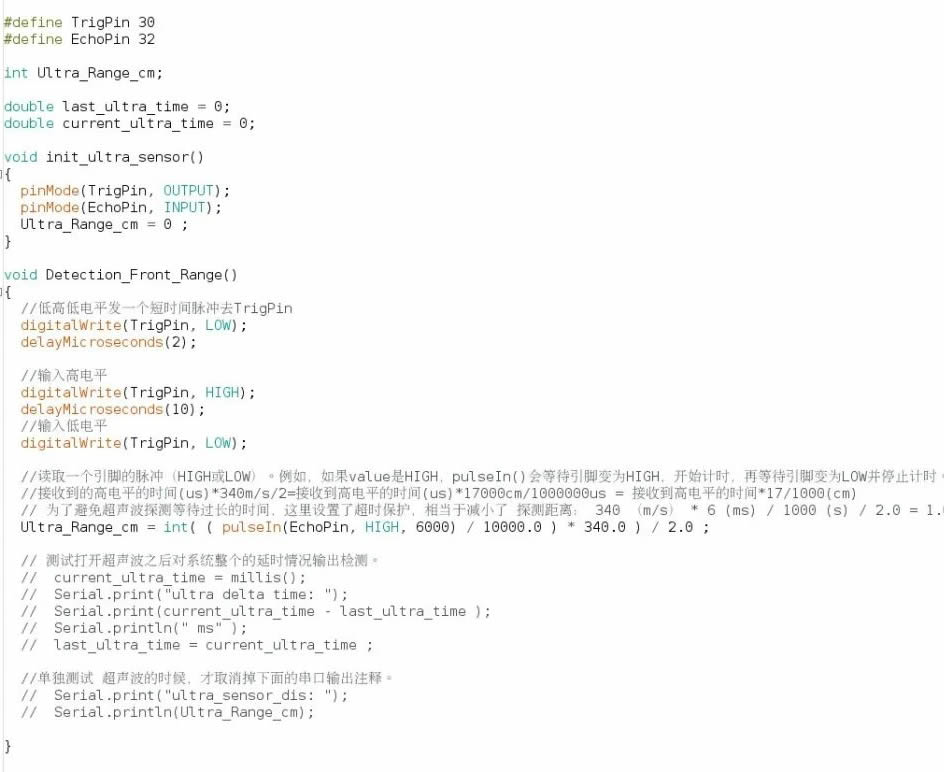

2: 連線完畢后,打開我們的程序,找到 sensors.h 文件,如下所示:
該程序定義了一個存儲測距信息的變量 Ultra_Range_cm , 測距范圍為“0-1m”。此時,我們可以看見最下面有兩大段注釋。其中,第一段是用來測試整個系統功能執行一遍所需要的時間,若取消掉注釋,即可在 串口監視器 實時查看輸出的時間信息。

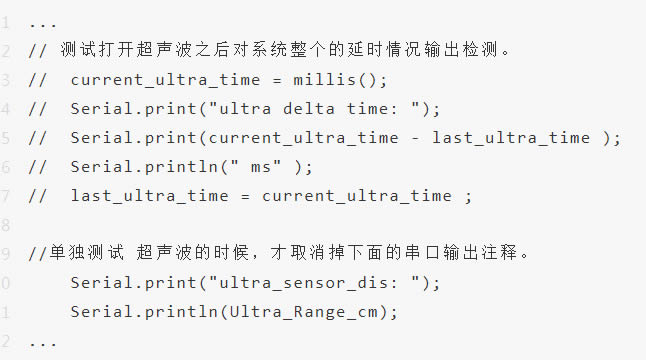

3:為了測試超聲波測距是否準確,這里需要取消掉第二大段的注釋,然后再次將程序燒錄到Arduino開發板中:
然后既可以在 串口監視器 中查看實時的測距輸出信息啦,你可以用尺子驗證一下,輸出的測距信息是否準確呢,驗證完畢之后,記得恢復 上述的兩行注釋。
安裝6路LED模組;LED燈的安裝位置和含義;LED燈閃爍方式的設計,自定義了幾種LED閃爍的方式;點燈模組的模式選擇LED閃爍狀態的切換方式
底盤機器人小車3D數模設計圖紙Solidworks,機器人底盤設計圖紙鏈接:https://pan.baidu.com/s/1EiO1ufVPU04hU1MpzNNlcw 提取碼:ynai
